GTQ型通氣管詳情介紹
GTQ型通氣管產品概述：
罐頂通氣管采用材質碳鋼或不銹鋼焊接而成，也可按客戶要求定做非標通氣管。一般按裝于重質油罐頂部起呼吸作用。通氣管也可以安裝在蓄水池、水箱及排水管道內補充新鮮空氣，以減輕金屬管的腐蝕，延長使用壽命。能快速地將蓄水池及水箱內的水蒸氣及有害氣體排出，內置紗布紗網能阻止防止病媒、昆蟲和塵埃進入以破壞水質。
GTQ型通氣管主要用途：
產品結構合理，造型美觀，外殼為鑄造鋁合金，重量輕， 安裝方便，阻火層芯子采用不銹鋼材料，耐腐蝕性強，耐 燒、阻爆等各項技術性能具有突出優良。
GTQ型通氣管技術參數：
殼體：碳鋼、不銹鋼 304、不銹鋼 316L
密封件：石墨墊片
工作溫度(℃)：≤480℃
操作壓力：0.6～1.6MPa
連接方式：法蘭連接、對焊連接
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。(用戶指定，請注明壓力等級)

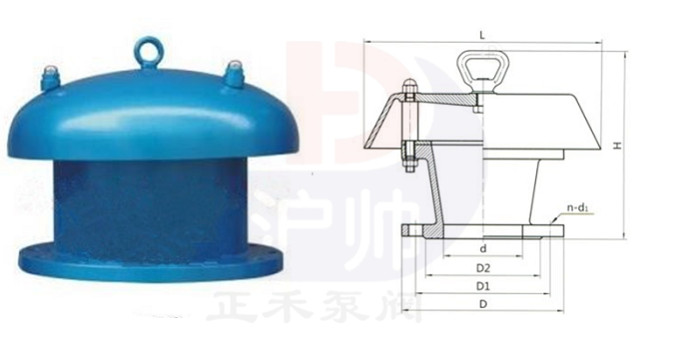

結構圖：
GTQ型通氣管主要外形與法蘭連接尺寸:
規格（DN） | 重量（㎏/臺） | 安裝尺寸（毫米） | ||||
D2 | D | L | H | n-Φ | ||
50 | 6 | Φ110 | Φ140 | 220 | 235 | 4×14 |
80 | 17 | Φ150 | Φ185 | 280 | 270 | 4×18 |
100 | 20 | Φ170 | Φ205 | 325 | 275 | 4×18 |
150 | 25 | Φ225 | Φ260 | 425 | 290 | 8×18 |
200 | 35 | Φ280 | Φ315 | 495 | 305 | 8×18 |
250 | 46 | Φ335 | Φ370 | 595 | 320 | 12×18 |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
本公司一直以來誠信為主、質量為本、客戶到上原則，為廣大客服提供好的產品和售后服務、歡迎來電咨詢。
